Cincom
L12-2M10
Лучшее решение для обработки на одном станке деталей большого (до 12 мм) и малого (1 мм и менее) диаметров с использованием шпинделя 15 000 об/мин
Cincom
L12-2M10
- Область применения – высокопроизводительная обработка сложных деталей, включая обработку под углом
- Максимальное количество инструмента – 38, включая возможность использования инструмента для глубокого сверления
- Запатентованная технология управления процессом образования стружки – LFV (Low Frequency Vibration)
- Возможность эффективно обрабатывать прутки диаметром 1 мм и меньше
- Высокие скорости вращения – шпиндель 15 000 об/мин, противошпиндель 12 000 об/мин, приводной инструмент 10 000 об/мин
- Возможность использования как с люнетной втулкой, так и без неё
- Опциональное расширение диаметра обработки до 16 мм
- Модульная система установки оправок существенно сокращает время наладки
- Наличие оси Y2 (модель L12X) увеличивает возможности, позволяет распределить процесс обработки между шпинделем и противошпинделем для сокращения времени цикла

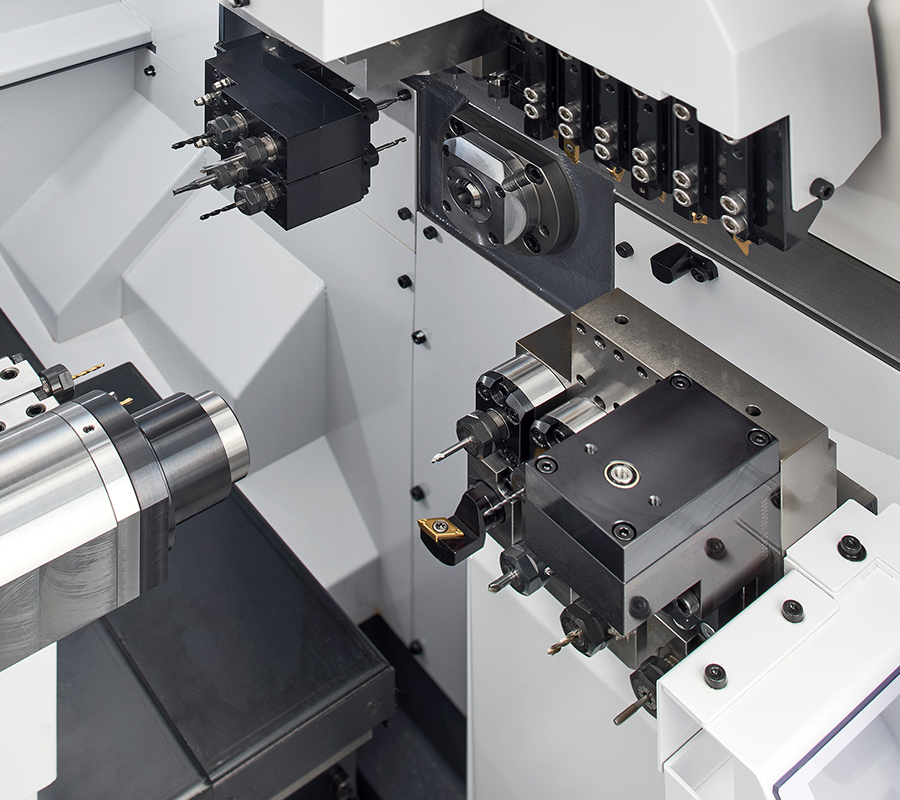

- Широкий выбор оснастки для сложной токарно-фрезерной обработки
Technical data L12-2M10
| Main side | |
| Number of axis (total): | 6 + 2 |
| Main spindle: | Z1 + C1 |
| Gang tool post: | X1 / Y1 |
| Maximum machining Ø (mm): | 12 (16mm Optional) |
| Maximum headstock stroke (mm): | 135 |
| Maximum spindle speed (Rpm): | 15000 |
| GBL- Specification: | Standard |
| Motor Power (kW): | 3,7 |
| Gang tool post 1 | |
| Turning tools: | 7 x 12mm |
| Cross rotary tools: | 4 + X (OP) |
| Maximum speed (Rpm): | 10000 |
| Motor Power (kW): | 0,75 |
| Sleeve holder for fix tools: | Optional |
| Axis: | X1 / Y1 |
| Front drill block | |
| Fix tools: | 2 |
| Back side | |
| Back spindle: | Z2 / X2 / Y2 / C2 |
| Maximum machining Ø: | 12 (16mm Optional) |
| Motor Power (kW): | 1,5 |
| Maximum spindle speed (Rpm): | 12000 |
| Back working tools | |
| Number of tools: | 8 ( 4 Fix + 4 Rotary) |
| Maximum speed (Rpm): | 9000 |
| Motor Power (kW): | 0,5 |
| General info | |
| CNC Control unit: | Meldas 70M |
| Dimension (mm): | 1.840 x 970 x 1.710 |
| Weight (Kg): | 2200 |
